| Bez czoła ślizgu zapadki | Z elektrozaczepem ET 30 |
| Blokada napędu | Górna i dolna |
| Certyfikowane zgodnie z EN 1125 | Tak |
| Certyfikowane zgodnie z EN 12209 | Tak |
| Certyfikowane zgodnie z EN 179 | Tak |
| Czoło płaskie (standard) | 24 x 3 mm |
| Czoło płaskie (wykonanie specjalne) | 22 x 3 mm |
| Czoło U-kształtne U (standard) | 24 x 6 mm |
| Czoło U-kształtne U (wykonanie specjalne) | 22 x 6 mm |
| Długość czoła | 270 mm |
| Długość ślizgu zapadki | Nieskrócony (31,0 mm) |
| Dornmas | 30, 35, 40, 45, 50, 55, 60, 65 mm |
| Dornmas tylny | 15 mm |
| Funkcja | Kiedy elektrozaczep jest aktywny, możliwe jest otwarcie skrzydła czynnego. Podczas działania klamką lub dzwignią przeciwpaniczną, pręty przeciwkasety chowają się. Równocześnie zapadka i zasuwka zamka skrzydła czynnego odblokowują się. |
| Głębokość kasety | 18,2 mm |
| Gwint do mocowania pręta | M5 |
| Kąt obrotu orzecha | 40° |
| Kontrola położenia zasuwki (wraz z kablem 10m) | Opcja |
| Materiał | Stal cynkowana |
| Orzech | 9 mm |
| Przyporządkowane kategorii | 4.3.1.3 |
| Seria (grupa) | Dla serii 8600 |
| Skok pręta | 20 mm |
| Szerokość kasety | Dornmas +15 mm |
| Ulotki / foldery / katalogi | serie-8000-de-prospekt.pdf [Prospekt Serie 8000], programmuebersicht-fluchttuerschloesser-de-prospekt.pdf [Prospekt Programmübersicht Fluchttürschlösser] |
| Wskazówka | Brak możliwości stosowania z przekłądnią zamka 661U |
| Wskazówka dla czoła U-kształtnego U | Wszystkie czoła U-kształtne są dostarcznae z zaślepkami. W czołach typu U-kształtnego dornmas różni się o 1 mm |
| Wymagany kierunek | Tak |
| Wysokość kasety | 252 mm |

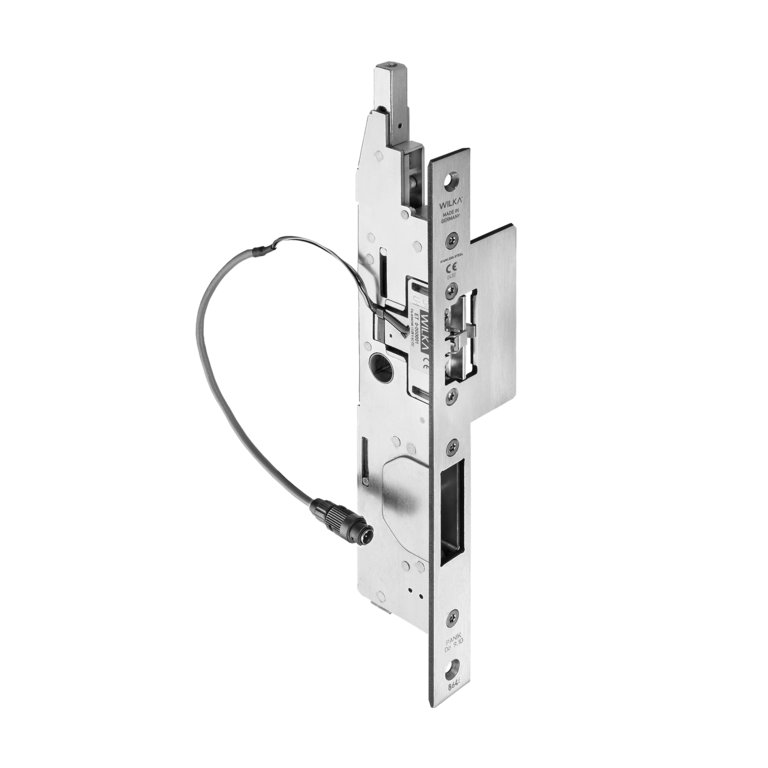

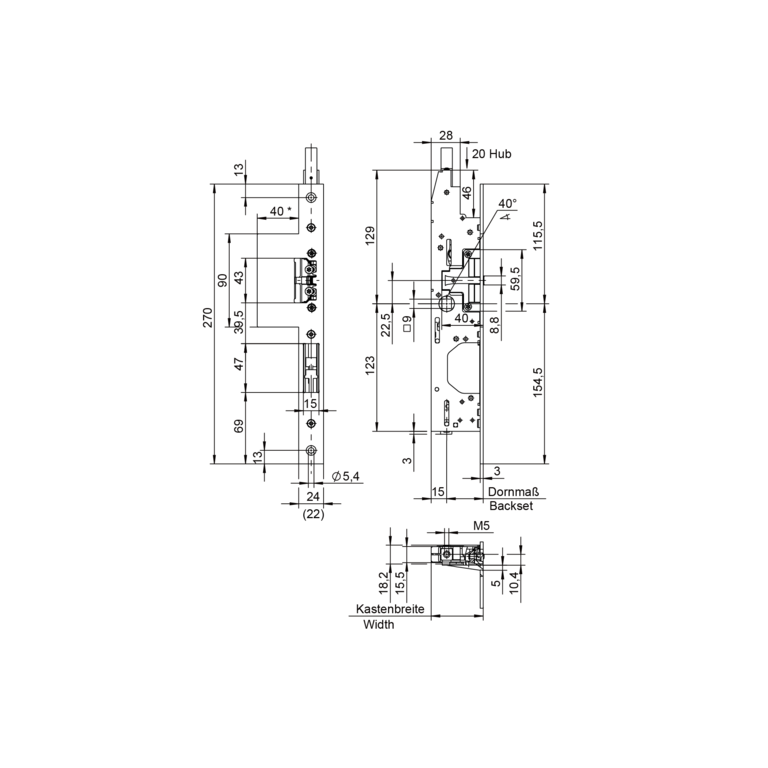

| Z czołem ślizgu zapadki | Z elektrozaczepem ET 40 |
| Zastosowanie | Do zamków z funkcją przeciwpaniczną i elektrozaczepem |
